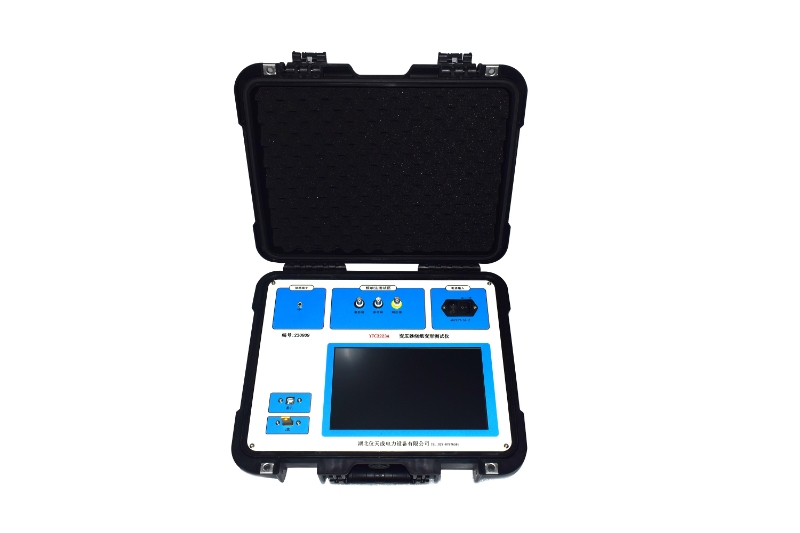

儀天成YTC3223A 變壓器繞組變形測試儀變壓器設計制造完成后，其線圈和內部結構就確定不變，每個線圈的參數也是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間頻率響應具有一定可比性。
一、工作原理
變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
二、儀器特點
1.同時支持頻率法和阻抗法。
2.32位的ARM處理器和先進的DDS頻率合成技術。
3.16位高精度A/D采樣。
4.USB接口，用于數據轉存。
5.10.1寸彩色LCD中文顯示，觸摸屏操作。
6.單機/聯機操作。單機操作模式，現場無需電腦控制。
聯機模式以USB通信線連接至PC機，或者筆記本電腦。
7.內置打印機，現場打印2D圖形和測試結果。
8.支持橫向和縱向數據對比，支持2D、3D和對數圖形顯示。
9.內置大容量FLASH存儲，一共可存儲200組數據，并隨時查詢或U盤轉存。
10.上位機的客戶端，實現數據庫的管理，多種圖形模式，多條曲線對比，圖形縮放，產生pdf報告和打印等。
11.該儀器完全滿足電力標準《DL/T911－2004電力變壓器繞組變形的頻率響應分析法》，《DLT 1093-2018 電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。
三、技術參數
1.掃頻范圍：1KHZ ~ 2000KHZ (2MHZ)。
2.掃頻分辨率：最小0.1khz。
3.輸出信號幅值：20Vp-p
4.輸出頻率精度：0.001%
5.頻響范圍：-120 dB ~ +20 dB
6.頻響分辨率：0.1 dB
7.輸入阻抗：1MΩ
8.輸出阻抗：50Ω
9.測量速度：約50秒/相 (1MHZ)
儀天成YTC3223A 變壓器繞組變形測試儀變壓器繞組測試儀就是專門測量分析變壓器的儀器，通過對變壓器頻率響應的測量，或者阻抗特性的測量，然后做橫向和縱向的對比，可以分析出目標的損壞程度:正常繞組、輕度變形、明顯變形、嚴重變形。
