儀天成YTC645G 絕緣子鹽灰密一體機同時具備測量鹽密度和灰密度的功能。
一、工作原理
電力線路中絕緣子的污穢程度主要通過鹽密度(ESDD)和灰密度的(NSDD)來表征,該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號,方便用戶直接調用,絕緣子型號與表面積支持用戶自定義,增加數據保存功能,可保存十萬組測試數據,本機查看數據,支持U盤導出數據,方便用戶在計算機上保存,查看。
二、儀器構成

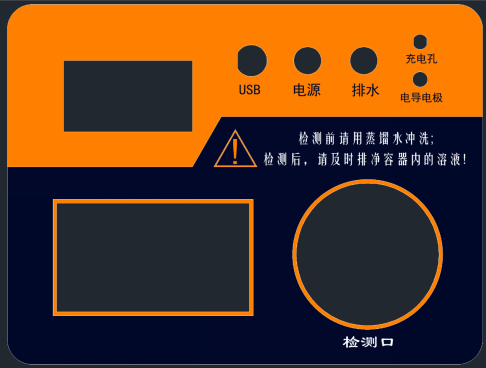

面板圖

檢測儀各部分組成如上圖,各部分功能如下:
顯示屏:該顯示屏為觸摸顯示屏,除顯示測量結果等數據外還可通過觸摸屏輸入?yún)?shù)、操作檢測、歷史記錄查看等功能。
打印機:以小票形式打印檢測結果,需要自行更換打印紙。
檢測口:待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。
排水口:測量完成后用來排出被測溶液,排水前要插入儀器配套的排水管。
充電口:使用配套充電器通過充電口給儀器充電。
排水鍵:控制儀器排水功能,當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。
電源鍵:控制儀器總電源,按下儀器開機。
USB口:可插入儀器配套U盤進行數據導出或程序升級。
三、技術參數
灰密度測試范圍 0—9.9999mg/cm2
鹽密度測試范圍 0—9.9999mg/cm2
灰密度誤差范圍 ±3%
鹽密度誤差范圍 ±1%
顯示屏 7寸高清觸摸屏
電源電壓 12.6V 6000mAh鋰電池
環境溫度 0—40℃
相對濕度 ≤85%
外形尺寸 407*342*193mm
儀器重量 4.6Kg
溫度補償:溫度補償是將電導率測量值補償為20℃時的值。
標準溶液電導率:校準電極時使用的標準溶液的電導率。
電極常數:電導電極的規格,出廠均已標定,請輸入電極上的標定K值。
日期時間:輸入當前時間,按“保存”鍵更新眉頭時間。
背光設置:拖動進度條調節背光亮度。

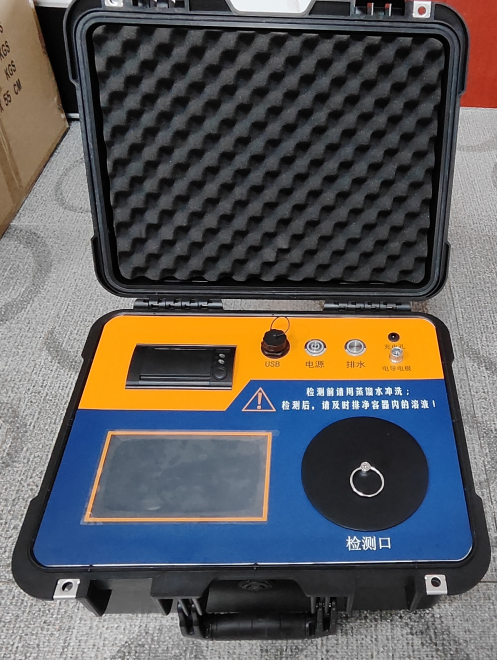

儀天成YTC645G 絕緣子鹽灰密一體機用于檢測電力線路中絕緣子的污穢附著情況,該儀器可一次測量絕緣子鹽密度和灰密度,簡化了絕緣子污穢檢測的流程,非常適合巡檢現場和實驗室使用。
