在電力運維、檢修及各類高壓作業場景中，絕緣靴、絕緣手套是保障作業人員人身安全、防范觸電事故的核心防護用具，其絕緣性能的合格與否直接決定現場作業的安全底線。按照電力安全規程要求，絕緣防護用具必須定期開展耐壓試驗檢測，以此排查設備老化、性能衰減、隱性破損等安全隱患。但傳統的絕緣靴（手套）耐壓試驗方式存在操作流程不統一、試驗標準不規范、人工干預環節多、檢測步驟繁瑣等諸多問題，不僅容易導致試驗數據偏差、檢測結果缺乏準確性與權威性，還極大降低了日常檢測工作的整體效率，難以滿足常態化、標準化、規模化的安全檢測工作需求。為徹底解決傳統試驗?zāi)Ｊ降母黝惐锥耍?guī)范絕緣防護用具檢測流程，提升電力安全檢測工作質效，絕緣靴（手套）防護工具耐壓試驗裝置應運而生。
一、工作原理
設備接入220V、50Hz工頻交流電源，依托電磁感應工作原理，通過內置升壓變壓器穩定輸出0~30KV工頻高壓，并將高壓傳導至各測試電極，使絕緣靴、絕緣手套等被試防護用具獲得規程規定的試驗電壓。設備嚴格遵循絕緣靴（手套）耐壓試驗相關行業規程，在試驗過程中實時采集、精準讀取并自動記錄各項測試參數，完成標準化耐壓檢測作業。

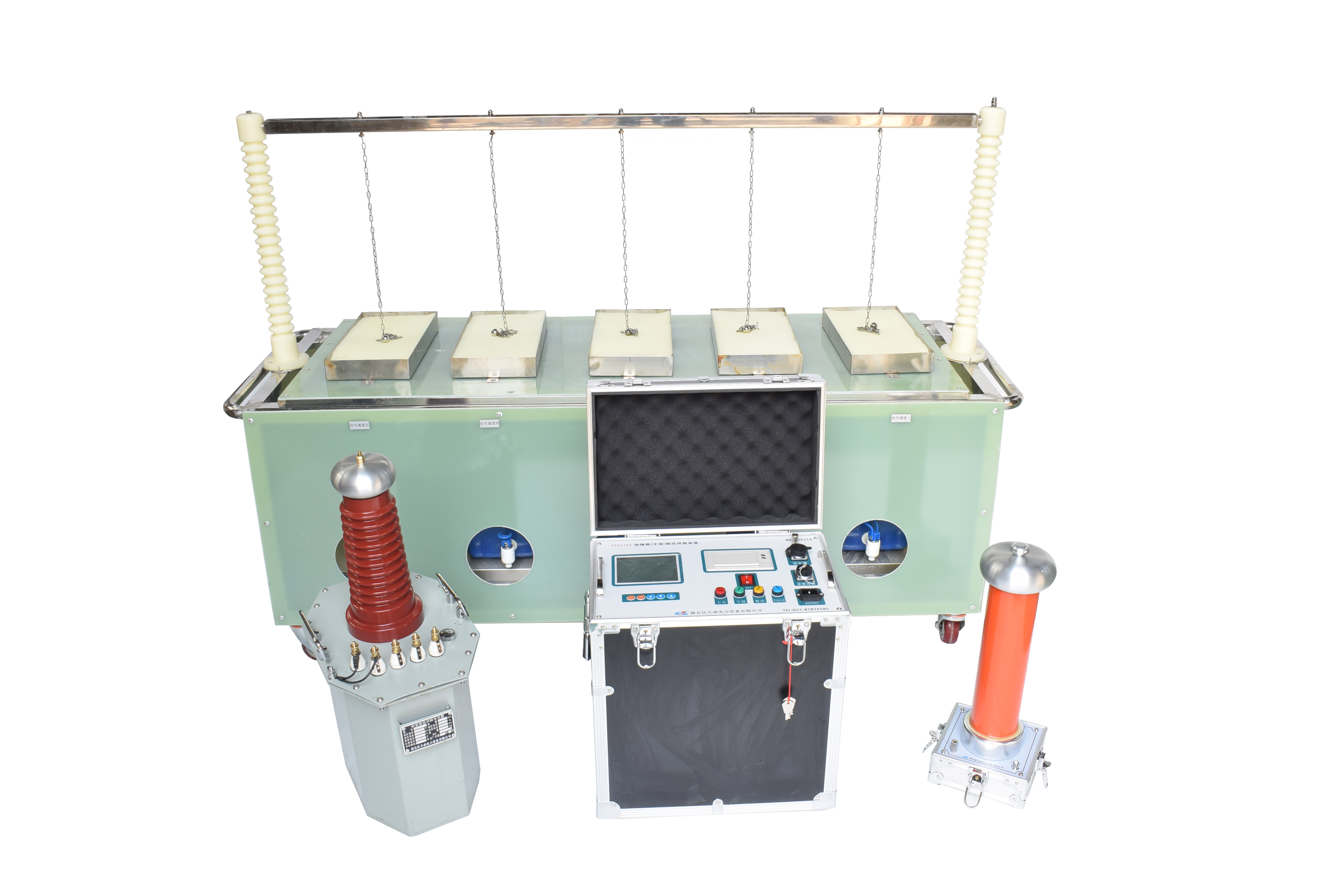

二、結構設計
本裝置整體結構模塊化設計，主要由試驗車與電氣操作箱兩大部分組成，結構緊湊、布局合理，兼顧穩定性與便捷性，適配各類場地檢測作業。
1. 絕緣靴（手套）試驗車：作為試驗承載主體，主要包含移動托架、盛水水槽、電極桿支撐等核心結構。移動托架可靈活移位，適配不同作業場景；盛水水槽滿足絕緣護具耐壓試驗的浸水檢測要求；電極桿支撐結構定位穩固，可保障試驗過程中電極位置精準、受力均勻，確保試驗工況標準規范。
2. 絕緣靴（手套）操作箱：為設備核心控制單元，集成升壓控制、數據采集、參數顯示、過載保護、數據打印等全套功能，是實現設備自動化、智能化檢測的核心模塊，操作便捷、控制精準、運行穩定。
三、產品主要特點
本裝置采用全自動升降壓控制技術，智能化程度高，可一次性完成多雙絕緣靴、絕緣手套的同步檢測作業。試驗過程中，設備可獨立精準采集、自動讀取每一件被試品的泄漏電流數據，全程無需人工干預，自動完成升壓、穩壓、檢測、降壓全套試驗流程。試驗結束后可自動打印完整試驗數據，全程標準化、規范化作業，徹底簡化了傳統人工測試的繁瑣工序，大幅提升絕緣護具耐壓檢測的工作效率與檢測精度，有效規避人工操作誤差。
四、主要技術參數
1. 輸入電壓：交流220V，50Hz工頻市電
2. 輸出電壓：0~30kV連續可調工頻高壓
3. 單次測試數量：可同時檢測6只絕緣靴/絕緣手套
4. 測量功能：實時顯示并獨立打印單只被試品的試驗電壓值、泄漏電流值，數據可追溯
5. 保護功能：配備過流保護、過壓保護功能，支持自定義設置試驗時間、試驗電壓、泄漏電流閾值，過載超限自動保護，設備運行安全可靠
6. 操作顯示：搭載液晶顯示屏，全中文可視化菜單，操作簡單直觀，自帶數據打印功能
7. 測量精度：電壓測量誤差±2%（±3個字），電流測量誤差±2%（±3個字），檢測數據精準穩定
8. 設備重量：絕緣靴（手套）操作箱9Kg，工頻耐壓試驗臺60Kg，整機重量適中，搬運、布設便捷
相較于傳統試驗設備與人工試驗方式，這款絕緣靴（手套）安全工器具耐壓試驗裝置進行了全方位的優化升級，從根本上解決了以往試驗操作不規范、流程不標準、數據不穩定、作業效率低下等行業痛點問題。
