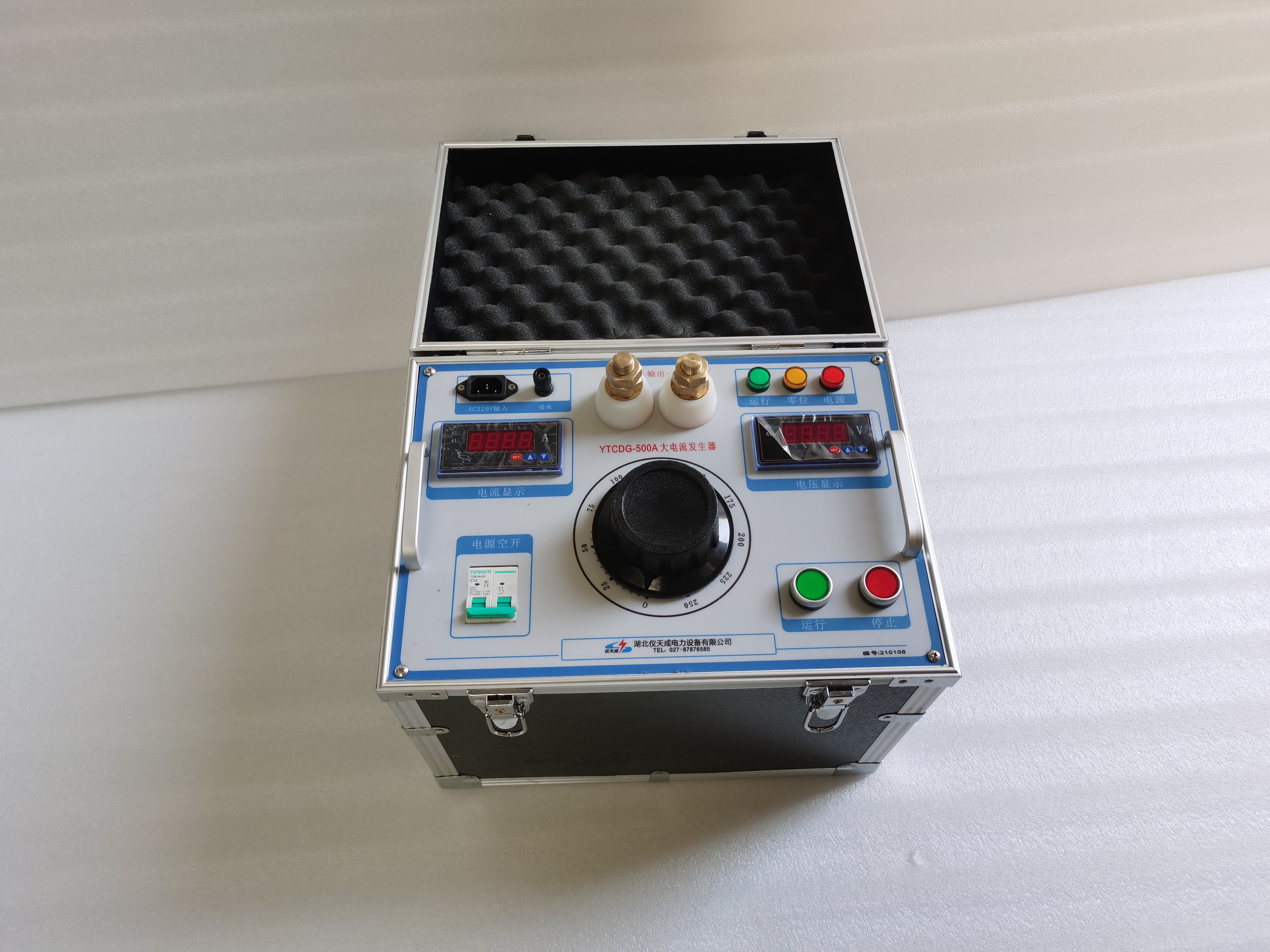

大電流發生器是電力試驗常用關鍵設備，依托電磁感應原理實現低壓大電流穩定輸出，廣泛用于開關、互感器、母線等電氣設備的通流與溫升試驗，本文對其工作原理及操作注意事項進行簡要說明。
一、工作原理
1.電流測量回路：由微電流零阻抗 CT、程控放大電路、采樣電路組成，實現對電流信號的精準采集與轉換。
2.電壓測量回路：由PT 隔離信號采集電路、程控放大電路、采樣電路組成，完成電壓隔離采集與信號調理采樣。
3.主控與功能實現：采用16 位單片機，通過數字化實時采集方式工作：
（1）采集低壓側電壓信號幅值，依據電壓比例換算出高壓側實際電壓值；
（2）將實測電壓幅值與設定電壓比對，實現自動計時功能；
（3）依據電流比例關系，運算得出設備實際輸出電流值；
（4）實時比對電流、電壓實測幅值與保護設定值，實現過流保護功能。
二、操作事項說明
1.接線完成后必須全面復核，確認無接線錯誤，所有接插件插接牢固、接觸良好。
2.測試過程中若出現打火、開機無顯示等異常情況，須立即斷電，重新檢查接線及線路連接。
3.實際接線時，電流輸出端子必須構成完整閉合回路，否則儀器無電流輸出。
4.設備標配專用輸出導線；外接銅導線需按10A/mm²規格選配。
5.設備按2 分鐘短時工作制設計：
（1）批量試驗單次工作時長不超過 2.2 分鐘，間隔靜置10 分鐘后方可再次啟動；
（2）若進行 30 分鐘～24 小時長時溫升試驗，需按長期溫升工況重新配套配置。
熟練掌握大電流試驗裝置工作原理，嚴格恪守各項操作規范與安全要求，可有效規避作業風險、保障試驗數據準確，延長設備使用壽命，為電力現場試驗安全穩定開展提供可靠保障。
