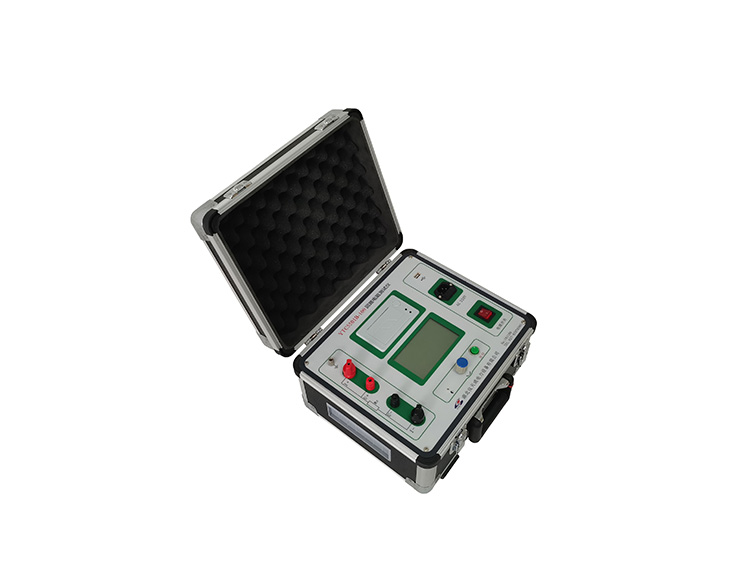

在電力系統中，對于開關控制設備的接觸電阻、回路電阻測量是很重要的一部分，而回路電阻測試儀就是一款專門針對于電力、供電等部門現場高壓開關維修和高壓開關廠回路電阻測試試驗的測試儀器，很大程度上減輕了工作人員的試驗難度，加快了工作效率，今天主要給大家淺談一下這款回路電阻測試儀相關操作。
1.晶顯示說明
本儀器采用 240×128 高分辨率灰色背光液晶顯示屏 LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在LCD 屏上。全漢字操作界面，圖形清晰，美觀，易于操作。
2.旋轉鼠標使用說明
旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“點擊選定”。通過鼠標這三種操作實現移動光標、數據輸入和操作選定功能。
移動光標：通過左轉或右轉鼠標來移動光標，將光標移動到所要選擇的選項上，“點擊”旋鈕即可選定此項。
數據輸入：當需要修改或者輸入數據時，將光標移動到需要修改數據的選項上，點擊鼠標，即進入數據的修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作，點擊鼠標確認該位的修改。旋轉鼠標進入下一位修改。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。
3.正確接線
儀器面板與測試線的連接處應扭緊，不得有松動現象。按照四端子法接線，即電流線夾在被試品的外側，電壓線夾在被試品的內側，電流與電壓必須同極性。
4.開機
確認測試線接線無誤后，接入 220V 交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示系統開機
接觸電阻測試儀綜合功能全面，操作便捷，熟悉相關的操作能夠讓我們現場試驗時更加得心應手。
